工程安全监测信息管理系统
|

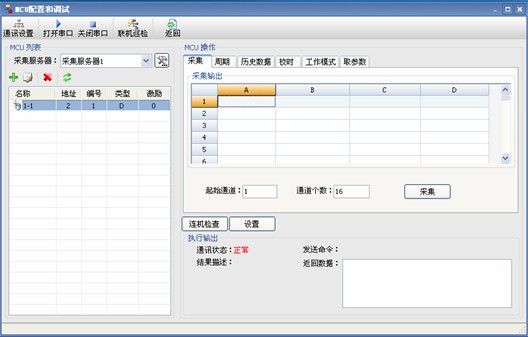

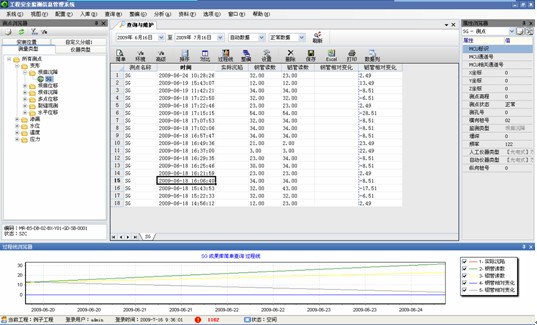

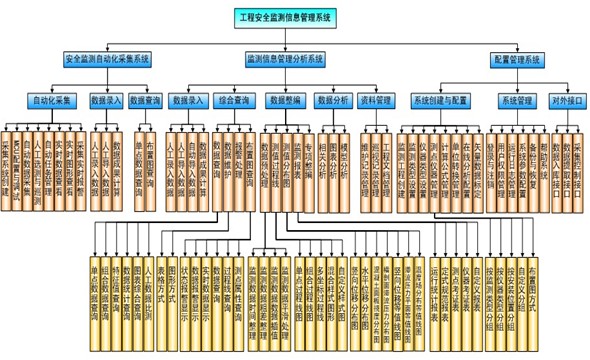

系统概述 工程安全监测信息管理系统（LNMS V4.0）是北京木联能软件公司针对水电站大坝安全监测管理自动化而研制的一套开放式监测管理系统，系统采用B/S与C/S结构混合的模式，既可在局域网环境运行，也可单机运行，也可通过互联网访问，系统实现了各项大坝安全管理功能，通过管理自动化，大幅提高了大坝安全管理的质量和效率。系统主要包括数据自动化采集子系统、数据管理分析子系统和配置管理子系统，总体设计和功能设置遵循行业相关规范，符合《水电站大坝安全管理办法》和《水电站大坝安全实施细则》等有关规定，贯彻大坝安全监测自动化系统“无人值守”和“安全运行”的理念，具备完成大坝安全监测自动化系统日常管理的职能，立足于为水电厂安全生产和信息管理并提供更好的服务。 系统特点 LNMS V4.0系统具备以下特点： 1.规范与标准 系统设计遵循国家和行业有关规范和标准的要求，针对性强，通用性好；2.先进、开放与安全性 系统采用C/S的三层结构体系，开放性好，可扩充性强，具有完善的权限验证与安全管理功能。3.高度可扩展性 系统采用模块化、参数化的插件式设计方案。4.灵活的查询功能 可以方便的查询出各种数据组合与特征数据，为进行安全分析提供了强大的保证。5.强大的计算功能 采用功能强大的Java Script脚本语言作为成果计算公式，保证了计算的安全性、稳定性与多样性的需要。6.强大的图表功能 可以定制生成各种要求的分析图形，既能完全满足专业性需求，又能充分适应不同的个性化需要。7.强大灵活的报表 可方便生成包括年报、月报等各种统计报表及考证报表外，还提供强大的自定义功能，允许定制各种需要的图文报表。8.完善的系统管理 系统提供多种配置与管理功能，包含强大的日志管理、数据导入导出、数据还原、数据过滤、自动报警等功能。系统功能 1、安全监测自动化采集系统 数据采集功能可以通过客户端的控制界面进行各种操作，如选测、巡测、定时设置、MCU参数设置、报警参数修改等。用户还可以通过点击系统总体布置和各个监测子系统/监测项目测点布置图上的测点更加直观地查询该测点的测值。此种查询方式也提供了EXCEL表格、过程线图、测值分布图等测值显示方式。用户可打印/预览，或将查询结果导出到Excel文件等。  2、监测信息管理分析系统 监测信息管理分析系统主要对监测数据进行管理和分析，主要包含数据的录入、数据查询与修改、图形绘制和模型分析等。 ◆数据录入 数据录入是监测数据非自动采集数据的主要来源，系统包含人工输入数据、人工导入数据和自动导入数据三种方式，分别应对少量临时观察数据、大量历史文档数据和其他系统的实时采集数据三种类型的数据。数据输入采用EXCEL操作习惯，并增加输入模版设计，既可以灵活输入指定测点的数据，极大增加了使用的灵活性。 数据导入模块，可以方便的导入目前大多类型的格式文件数据。 自动数据导入负责定时导入其他实时系统数据库中的数据。 ◆综合查询 数据查询模块可以进行多种查询方式，包括简单（单点/多点）查询、复合查询、特制值查询、环境量查询、仪器数量、仪器缺失律、无故障运行时间等。同时用户还可以对简单查询的结果进行修改。异常数据会自动进行报警提示，可以包含闪烁报警、声音报警以及扩展的短信报警、邮件报警等多种方式。 系统布置图显示现场测点布置的示意图，点击测点标记可以实现包括测点选择、实时采集、数据查询、数据输入、过程线查看、属性查看等多种功能。 在各种查询方式下都可以随时查看不同样式的图形，如过程线、柱状图等。 ◆数据整编 系统以不同大坝的监测整编规范为依据设计了数据整编的处理流程，按照系统菜单顺序操作即可轻松完成复杂繁琐的整编过程。主要过程包括数据预处理、过程线生成、分布图生成、报表生成等，每个处理过程的结果都可以导出成数据文档或者图片形式供存档或交换使用。◆数据分析 系统为高级用户提供了数据分析的功能，包含常用的相关分析、图表综合分析、模型分析等模块。用户可以任意选择系列数据作为分析目标，同时包含线性相关和多项式相关等多种相关分析方法，分析结果图文并茂，并可打印输出。 用户可以根据选择一个或多个测点的某一时段的具体数值与过程线、测值分布图等图形结合起来进行更为灵活的方式进行数据分析。 模型分析是根据监测资料，建立效应量与原因量之间的数学关系式，对水电工程监测资料进行定量分析和解析，判断水电工程的安全性，预测水电工程监测量的变化趋势。系统提供的分析模型有：回归分析模型、灰色系统分析模型和神经网络数学模型，并预留其他分析模型接口。 ◆资料管理 管理系统运行及工程建设、运行中的文档资料。系统运行过程中涉及的文档资料主要有维护记录管理、巡视记录管理等 。3、配置管理系统 配置管理模块对整个系统进行参数化配置，包括系统的创建、测点配置、计算方法、查询样式等各个模块的参数。此外还包括对系统接口的管理，如读取数据，导入数据等。典型案例 潘家口大坝安全监测信息管理系统乌溪江大坝安全监测WEB系统 太平湾扬压力监测管理系统 周宁水电站安全监测信息管理系统 李家峡大坝安全监测信息管理系统 宝珠寺大坝安全监测信息管理系统 白沙大坝安全监测信息管理系统 酉愁大坝安全监测信息管理系统 古城大坝安全监测信息管理系统 薛城大坝安全监测信息管理系统 南沙大坝安全监测信息管理系统 青山大坝安全监测信息管理系统 |
