CFD风力发电工程-风电机组远程监视系统

    系统概述

    CFD风力发电工程—风电机组远程监视系统主要对分布在不同地区风电场的风力发电机组的设备运行情况及生产运行数据进行实时采集和监控,使用户能够随时随地及时准确地了解风电场的生产运行状况,并对生产实时数据进行数据采集、数据存储、实时数据显示、统计分析,为风电场科学化管理提供有力支撑。

    系统结构

     按照《电力二次系统安全防护规定》,将风电机组远程监视系统部署在管理信息大区。下图为风电机组远程监视系统部署的网络拓扑图。图中分为两个大区:生产控制区和管理信息区。风电场远程监控系统处于管理信息区中,生产控制大区通过隔离装置将数据发送至管理信息区的应用服务器,其中生产控制大区与管理信息区之间设置电力专用横向单向安全隔离装置,从而保证了生产控制的安全性。如下图:


图:风电机组远程监视系统部署图

    系统介绍

    1 数据采集

     协议支持MODBUS、OPC等协议规范,满足市场上主流风机的数据采集要求,通过可视化界面配置工具、方便将各种风机的SCADA实时数据自动采集到实时数据库或者关系数据库。

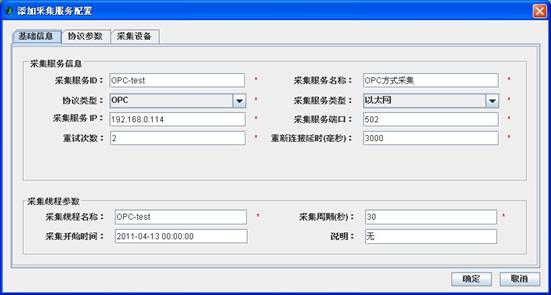

图:OPC协议配置界面

    2 风机实时监视

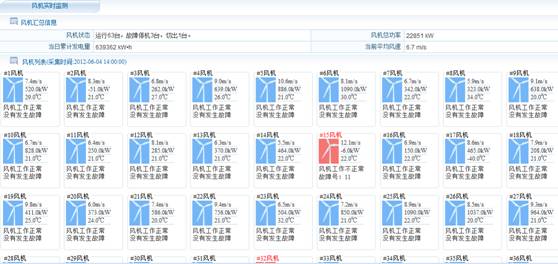

    以矩阵图方式实时监测风机实时运行状态,如下图:


图:风机实时监测

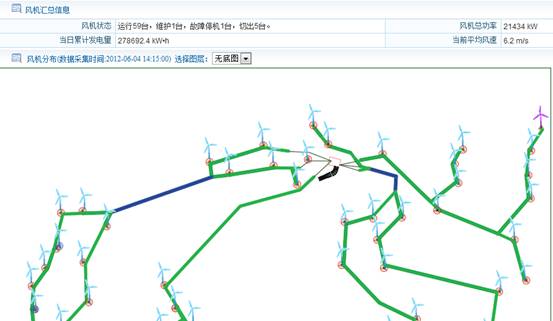

    以集电线路或道路方式显示出风机的方位布置图,并显示出当前风机运行状态及主要参数,如下图:


图:风机实时监测

    3 故障分析

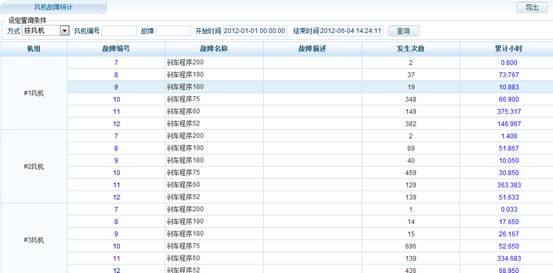

    可以按风机、故障分类、故障清单查询一个时间段内风机故障发生情况,包括风机编号、故障名称、发生次数、累计小时。如下图:


图:风机故障统计

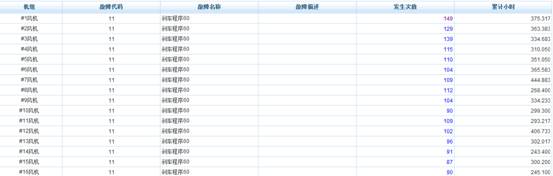

    点击累计小时数、可以按照风机编号查询出不同直观查询每台风机的主要故障发生次数、累计时间等。如下图:


图:风机故障统计

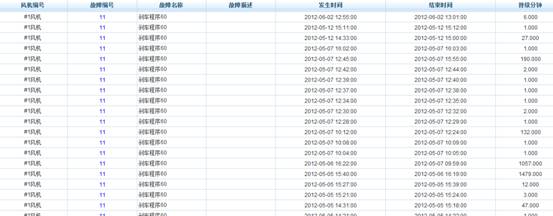

    点击发生次数、可以查询出单台风机发生这种类型故障的详细信息、包括发生时间、持续时间。如下图:


图:风机故障明细

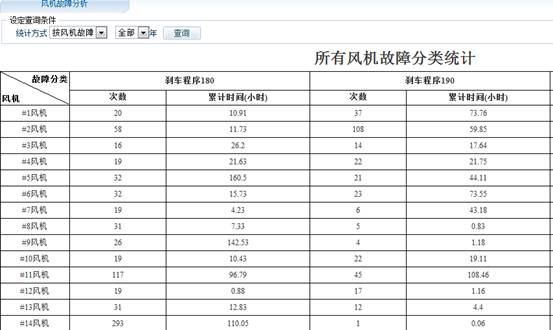

图:风机故障分类统计

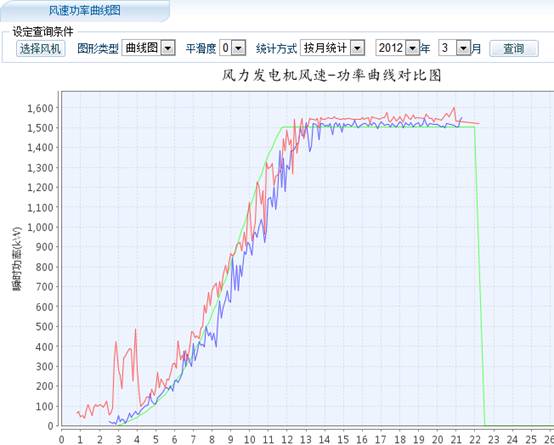

图:风机功率曲线对比图

    4 统计报表

     以采集的风机的生产实时数据为依据、可从多个方面统计分析风机运行状态、为生产运行管理人员的科学生产安排提供依据。可提供的统计分析功能如下:

    ● 风机故障统计

    ● 风速功率曲线图

    ● 监测数据时间趋势图

    ● 运行实时数据查询

    ● 风机状态分析

    ● 风机故障分析

    ● 关键指标监视

    ● 风场产能分析

    ● 风速功率散点图

    ● 设备状态分析与评价

    ● 风机异常数据查询

    ● 设备可利用率统计

    产品价值

     ◆ 将风电场的不同风机集成在一个界面上集中展示

     屏蔽不同风机的接口参数、集成不同厂商的风机设备集中展示;

     ◆ 客观公正计算出设备可利用率指标

     以采集的风机的原始数据为依据,客观公正计算出风机可利用率及故障恢复时间,为促使风机厂商改进服务质量提供依据;

     ◆ 优化风机运行状态的有力工具

     通过故障统计、风功率曲线、实时数据查询、设备状态评价分析等功能的,可以发现哪些风机的容易出问题、切入切除风速是否合理,为促使运行人员优化风机运行参数提供有力工具。

     ◆ 安全可靠、远程访问

     可随时远程登录随时查看风机当前的运行状态,系统配置横向隔离装置,满足电力二次系统安全防护规定。
