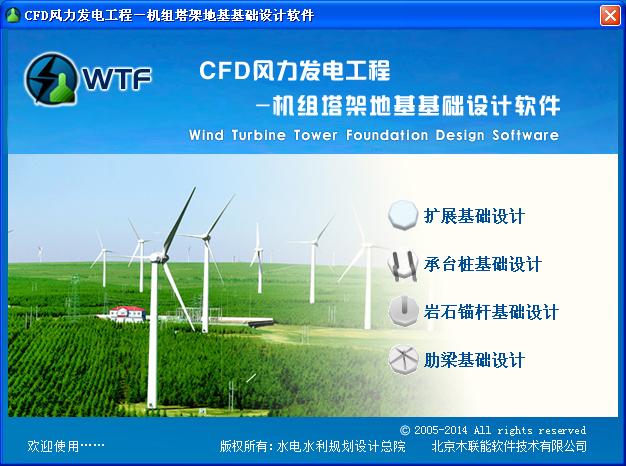

CFD风力发电工程-机组塔架地基基础设计软件是水电水利规划设计总院与北京木联能软件股份有限公司联合开发的用于风电机组地基基础设计的专业软件，是《风电机组地基基础设计规定（试行）》FD003-2007的配套和扩充。软件包含扩展基础、承台桩、岩石锚杆和肋梁基础四类设计模块，可以进行规范规定的各类验算模块分析，能方便、快速地帮助基础设计人员完成风机基础设计，极大的提高风机基础的设计效率及计算的准确性，促进风电机组地基基础设计的标准化。

      软件通过了中国风能协会、中国建筑科学研究院、中国电力建设工程咨询公司、华能新能源产业控股有限公司、中国龙源电力集团公司、水电水利规划设计总院、中国水电顾问集团西北院、华东院、北京院、中南院、贵阳院、成都院、广西电力工业勘测设计研究院、上海勘测设计研究院、福建省电力勘测设计研究院、内蒙古电力勘测设计院、清华大学、福建永福工程顾问有限公司、新疆金凤科技有限公司、华锐风电科技有限公司、GAMESA公司北京代表处、德国NORDEX公司北京代表处等单位的多名国际和国内风电领域知名专家组织的评审。

相对于5.0版本功能改进：

1、增加桩基础规范附录C.0.3-2（低承台）计算方案。
2、增加风机规范9.3.2计算方案。
3、主要计算结果显示相关的计算过程，方便用户校核。
4、增加可研设计计算模块，满足用户初步设计的需求。
5、增加扩底灌注桩桩型的相关计算。
6、完善灌注桩的裂缝计算方法。

软件特点
◆ 《风电机组地基基础设计规定》的配套、扩充；
◆ 建模简单，计算速度快，提高设计效率，降低设计成本；
◆ 主要计算结果显示相关的计算过程，方便用户校核；
◆ 促进国内风电场风电机组地基基础设计标准化；
◆ 界面友好，操作简便，便于用户快速掌握。

主要用户群体
目前，软件用户遍及国内六十多家大型勘测设计院、电力设计院、工程技术咨询公司、新能源设计院等。

设计依据
1.《风电机组地基基础设计规定（试行）》FD003-2007；
2.《风电场工程等级划分及设计安全标准（试行）》FD002-2007；
3.《建筑地基基础设计规范》GB50007-2011；
4.《混凝土结构设计规范》GB50010-2010；
5.《建筑抗震设计规范》GB50011-2010；
6.《建筑桩基技术规范》JGJ94-2008；
7.《高耸结构设计规范》GB50135-2006；
8.《烟囱设计规范》GB50051-2013；
9.《港口工程灌注桩设计与施工规程》JTJ248-2001；
10.《石油化工塔型设备基础设计规范》SH/T3030-2009；
11.《动力机器基础设计规范》GB50040-96；
12.《特种结构地基基础工程手册》鞠建英编，中国建筑工业出版社。

主要功能模块

计算流程

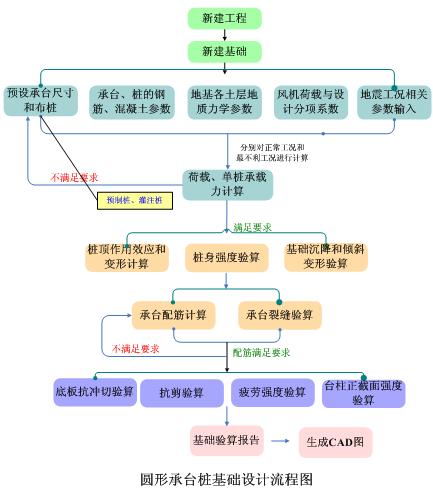

软件可对正常工况、极端工况、多遇地震工况、罕遇地震工况和疲劳荷载工况进行完全计算，也可针对某一种工况单独进行计算，并分别输出相应验算报告。以桩基础为例，完全计算的流程如下图所示：
