编制依据
《风电场工程安全评价报告编制规程》
《风电场工程安全验收评价报告编制规程》
《风电机组地基基础设计规定(试行)》
FD003-2007等十多项技术标准
功能
为用户提供方形基础以外的圆形、八边形扩展基础、承台桩、岩石锚杆和肋梁等基础形式的设计选择,包括规范中规定的多种工况分析,可以方便、快速地完成各项荷载计算和方案校核。

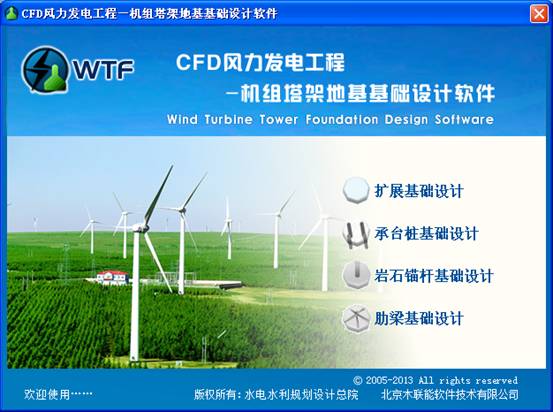

CFD风力发电工程-机组塔架地基基础设计软件(以下简称WTF软件)是《风电机组地基基础设计规定(试行)》FD003-2007的配套设计软件,并且在规定之上做了一定程度地扩充,能为用户提供除了方形基础以外的圆形、八边形扩展基础、承台桩、岩石锚杆和肋梁等基础形式的设计选择,包括规范中规定的多种工况分析,可以方便、快速地帮助基础设计人员完成风机基础设计,大大提高风机基础的设计效率及计算的准确性,促进风力发电机组地基基础设计的标准化。
软件通过了中国风能协会、中国建筑科学研究院、中国电力建设工程咨询公司、华能新能源产业控股有限公司、中国龙源电力集团公司、水电水利规划设计总院、中国水电顾问西北勘测设计院、华东院、北京院、中南院、贵阳院、成都院、广西电力工业勘测设计研究院、上海勘测设计研究院、福建省电力勘测设计研究院、内蒙古电力勘测设计院、清华大学、福建永福工程顾问有限公司、新疆金凤科技有限公司、华锐风电科技有限公司、GAMESA公司北京代表处、德国NORDEX公司北京代表处等单位的多名国际和国内风电领域知名专家组织的评审。
研发背景
风能资源是清洁的可再生能源,风力发电是新能源中技术最成熟、最具规模开发条件和商业化发展前景的发电方式之一。世界上很多国家,尤其是发达国家,已充分认识到风电在调整能源结构、缓解环境污染等方面的重要性,对风电的开发给予了高度重视。水电水利规划设计总院作为国家发改委授权委托的风电行业规范、技术标准编制单位,制定了一系列行业规范以支持行业规范、健康地发展。《风电机组地基基础设计规定(试行)FD003-2007》于2007年发布,对风电机组地基基础设计做了明确规定。WTF软件依据以上规范编制而成,大大提高了风机基础设计效率及计算的准确性。
适用范围
WTF软件适用于各水利设计院、火电设计院和咨询公司的风电机组地基基础设计人员。
软件特点
◆ 是《风电场风力发电机组地基基础设计规定》的配套、扩充;
◆ 计算速度快,能最大限度的提高设计效率,降低设计成本;
◆ 促进国内风电场风电机组地基基础设计标准化;
◆ 用户可以灵活调整布桩形式,符合实际工程设计习惯;
◆ 界面友好,操作直观简便,便于用户快速掌握。
参考资料
1.《风电机组地基基础设计规定(试行)》FD003-2007;
2.《风电场工程等级划分及设计安全标准(试行)》FD002-2007;
3.《建筑地基基础设计规范》GB50007-2011;
4.《混凝土结构设计规范》GB50010-2010;
5.《建筑抗震设计规范》GB50011-2010;
6.《建筑桩基技术规范》JGJ94-2008;
7.《高耸结构设计规范》GB50135-2006;
8.《烟囱设计规范》GB50051-2002;
9.《港口工程灌注桩设计与施工规程》JTJ248-2001;
10.《石油化工塔型设备基础设计规范》SH/T3030-2009;
11.《动力机器基础设计规范》GB50040-96;
12.《特种结构地基基础工程手册》鞠建英编,中国建筑工业出版社。
主要功能模块
功能 |
模块 |
扩展基础形式 |
方形扩展基础设计 |
圆形扩展基础设计 |
八边形扩展基础设计 |
桩基础设计 |
方形承台桩基础设计 |
圆形承台桩基础设计 |
八边形承台桩基础设计 |
岩石锚杆基础设计 |
圆形岩石锚杆基础设计 |
八边形岩石锚杆基础设计 |
肋梁基础设计 |
圆形肋梁基础设计 |
八边形肋梁基础设计 |
附加功能 |
CAD出图 |
钢筋量统计 |
软件计算流程

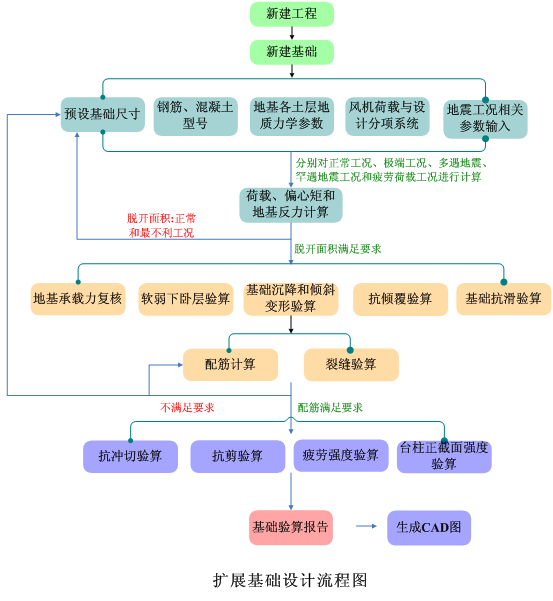

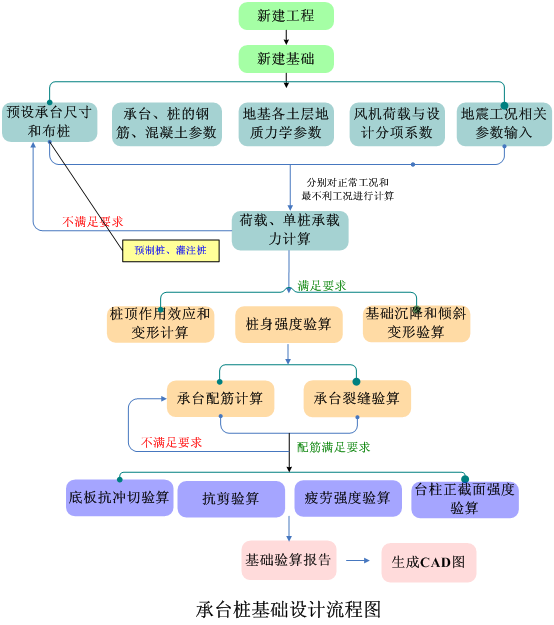

程序可对正常工况、极端工况、多遇地震工况、罕遇地震工况和疲劳荷载工况进行完全计算,也可针对某一种工况单独进先计算,并分别输出相应验算报告。完全计算的流程如下图所示:
