水电站地下洞室火灾模拟与风险控制软件(HSC)
软件概述
为深入贯彻落实国家安全生产监督管理总局“安监总管二字〔2005〕34号”等文件精神,进一步提高水电建设项目安全“三同时”管理工作水平和质量,进一步推进、规范水电建设项目安全设施竣工验收工作,完善水电行业安全“三同时”管理体系,中国水电工程顾问集团公司立项开展了《水电站地下洞室群火灾模拟与火灾风险控制关键技术研究》。 本软件主要实现下列目标: (1) 计算出地下水电站主厂房烟气层逐时高度,并将计算的烟气层逐时高度导出到EXCEL文件; (2) 计算出地下水电站主变室烟气层逐时高度,并将计算的烟气层逐时高度导出到EXCEL文件; (3) 计算出地下水电站母线洞烟气层逐时高度,并将计算的烟气层逐时高度导出到EXCEL文件; (4) 计算出地下水电站复合火灾烟气层逐时高度,并将计算的烟气层逐时高度导出到EXCEL文件; (5) 计算出控制烟气到达某一高度时所需要的最小排烟量,并将计算的结果导出到EXCEL文件。

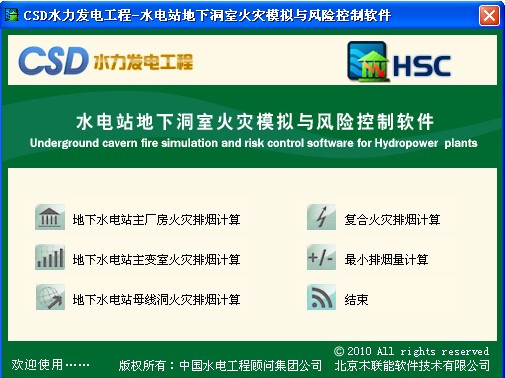

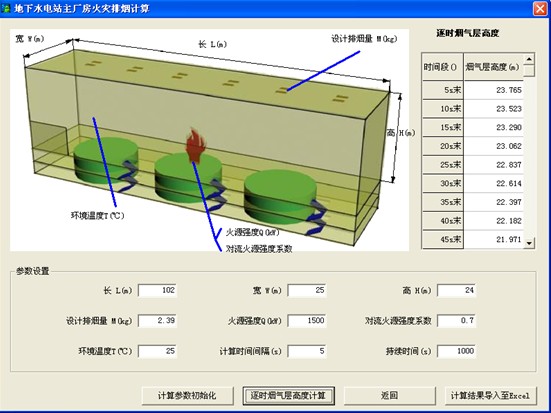

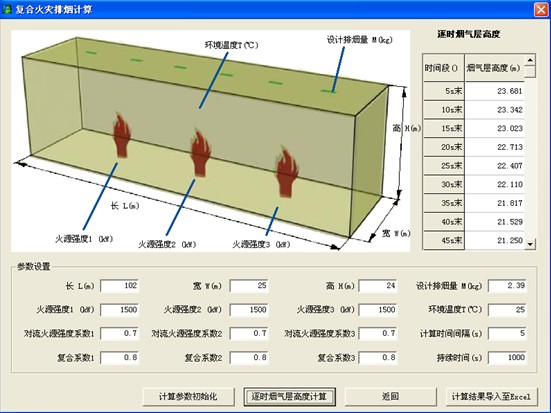

软件功能 水电站地下洞室火灾模拟与风险控制软件界面友好、美观,操作简单、快捷,主要包括地下水电站主厂房火灾排烟计算、地下水电站主变室火灾排烟计算、地下水电站母线洞火灾排烟计算、复合火灾排烟计算和最小排烟量计算。主界面如下图示。 地下水电站不同洞室的火灾排烟计算 用户在参数设置部分输入长、宽、高、设计排烟量、火源强度、对流火源强度系数、环境温度、计算时间间隔等参数,点击”逐时烟气层高度”即可计算出结果,点击”计算结果导入Excel”可以导出数据。以地下水电站主厂房的火灾排烟计算为例,界面如下图所示。 复合火灾排烟计算 在参数设置部分输入长、宽、高、设计排烟量、火源强度、对流火源强度系数、复合系数、环境温度、计算时间间隔、持续时间,点击”逐时烟气层高度”可以计算出结果,点击”计算结果导入Excel”可以导出数据。界面如下图所示。 最小排烟量计算

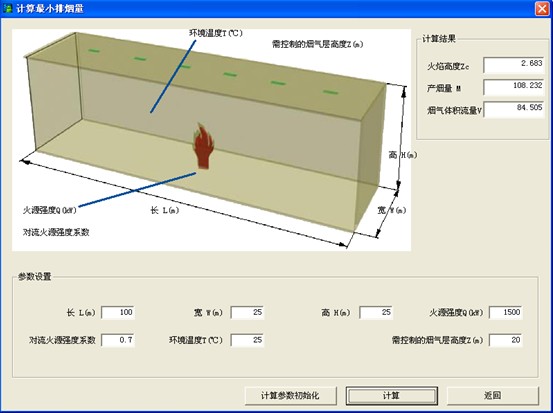

在参数设置部分输入长、宽、高、火源强度、对流火源强度系数、环境温度、需控制的烟气层高度,点”计算”按钮,可显示火焰高度、产烟量、烟气体积流量。 |
