水电站工厂系统元件库(HCD)

      ◆系统概述

      水电站工厂系统三维元件库与设备库是在奔特力公司三维工厂设计软件PlantSpace环境中定制与二次开发形成的软件产品,符合国内水电水利行业设计规范和相关标准,是进行水电站工厂系统(机电专业)三维设计的基础和必要工具。该产品由中国水电顾问集团水电水利规划设计总院、华东勘测设计研究院以及北京木联能软件股份有限公司于2006年首次推出(mlnSD_2006),2007年版本升级后补充了更多内容(mlnSD_2007)。



      ◆系统特点

      该产品具备行业通用、参数化、数据库支持、易于扩充等主要特点,充分考虑到水电行业设备与元件的特殊性,内容丰富,精心制作并有专人维护,适用于水电站机电各专业进行设备布置和管道设计。

      ◇规范与标准,系统完全根据国内水电行业机电各专业适用的国家标准、相关行业标准和本行业设计标准制作,因此数据规范权威、行业通用。

      ◇行业特色,除建立等级库反映水电行业设计要求,系统还建立了一批水电行业专用的非标元件和特殊设备,并对PlantSpace进行了大量功能细节修改以满足设计习惯。

      ◇参数化,系统提供的常用设备和特殊管件均支持参数化功能,用户可以根据特征参数选择或修改设备,大大提高了设备的利用率。

      ◇易用性,系统安装简单、使用方便,通过支持中文界面、在线帮助以及提供详细的使用手册等方式,帮助用户快速进入角色。

      ◇可扩充性,系统数据库结构完整、设计合理,表达方式灵活,同时提供多种扩充元件的方式和实用工具,方便设计人员自行添加元件、设备及属性。

      ◇兼容性,系统可同时支持国内标准和国外标准;支持多种流行数据库格式(如SQL Server、Oracle、Access等),通过文件形式可将数据导入不同软件中的数据库,扩大产品的适用范围。

      ◆系统组成

      系统主要由水电行业元件库、设备库和等级库组成,涉及水力机械、电气、暖通、给排水、消防等专业。目前最新版本(mlnSD_2007)中收录了72个标准、121种标准元件,开发了上百种非标元件和一百多种水电行业常用设备,其中每种元件和设备都有多种不同规格的尺寸,数据库规模达8万条左右。所有元件和设备都支持参数化功能。

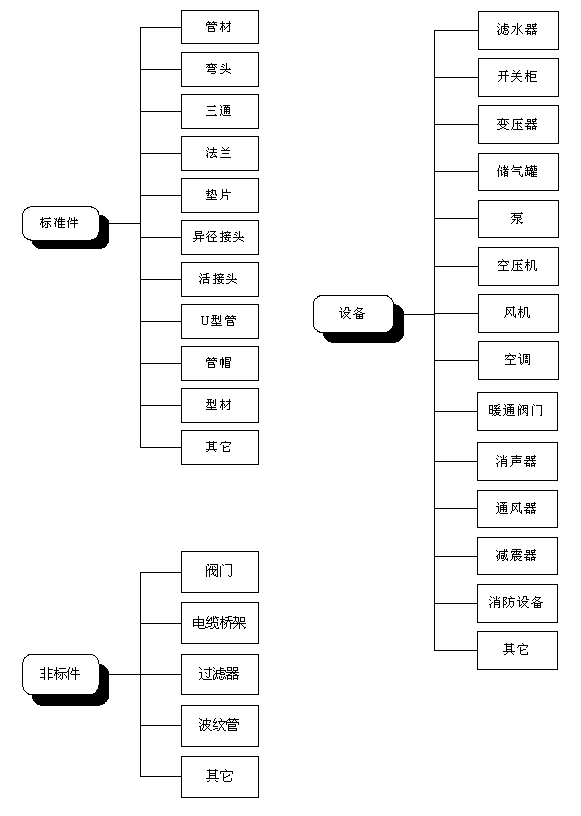

      元件库目录结构:



      (标准元件、非标元件)

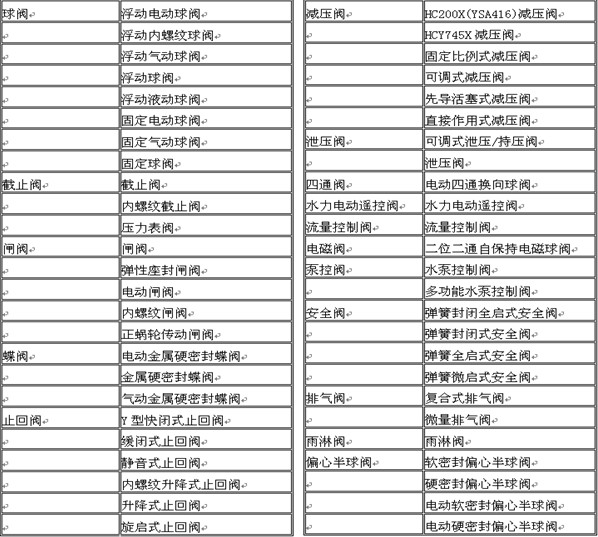

      设备库目录结构:



      (设备库、阀门库……)

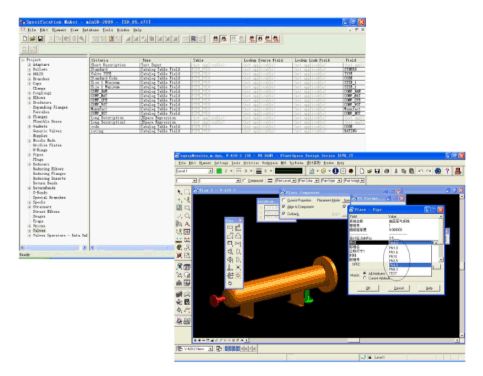

      等级库调用界面:



      (等级库定义了元件库中各种数据表的相互关系及调用方式。通过等级库的过滤,符合某个等级要求的部件及相关尺寸参数等会自动呈现在设计人员的建模界面内)

      ◆部分图例

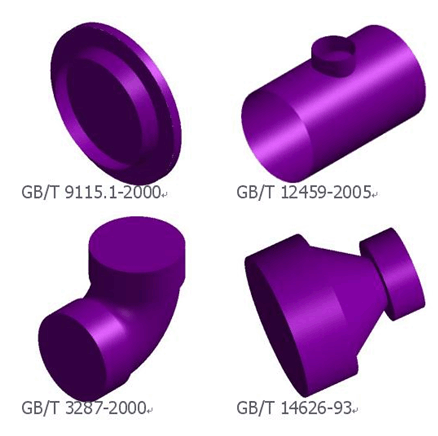

      部分标准元件:



      (元件库主要包含国标、电力行业标准和部分机械行业标准)

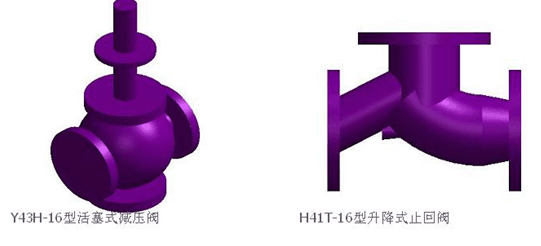

      部分非标元件:

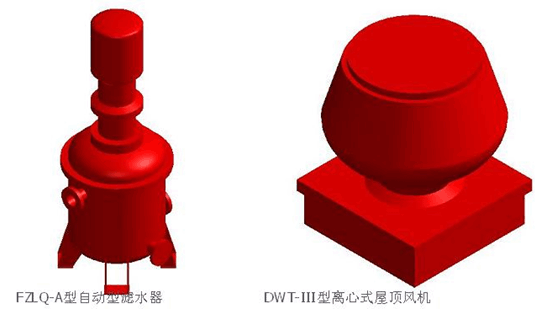

      部分参数化设备:



      (设备外形、接口等关键尺寸均以参数方式调用,设备属性和设计参数均存在数据库中)

      ◆部分功能

      针对PlantSpace主要功能改进:

      ◇管材管件外径系列的扩充和显示;

      ◇管件/管材放置面的调整;

      ◇电缆桥架放置界面的优化;

      ◇智能管线放置功能的改进;

      ◇智能桥架放置角度的改进(任意角度);

      ◇材料报表功能的改进(附于图面的材料表等)

      ◇……

      在图纸上生成的材料表:

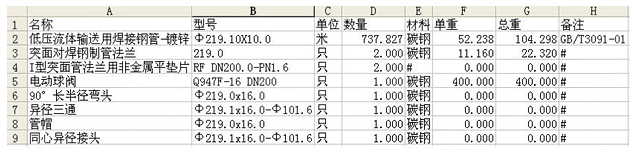

      在Excel中生成的材料表:
